心脏起搏器馈入装置真空钎焊

心脏起搏器是一种电子治疗仪器，需要植入到患者的体内。心脏起搏器可以保障心脏依照节律进行舒张和收缩的作用。主要功能是通过收缩舒张来把运送血液到人体大脑和全身。

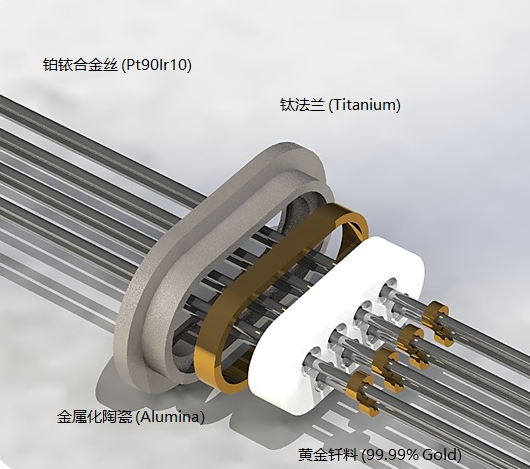

埋藏式心脏心脏起搏器馈入装置，其结构入上图， 是用陶瓷把紫铜和纯钛管隔开且密封，材料是Tai+Al2 O3陶瓷95%，+T2.钎焊前应进行如下工序:将Al203陶瓷95%用Mo-Mn法先金属化处理，然后再镀一层Ni或Cu;钛管TA1先进行蒸气除油，然后再进行酸洗;将厚0.1mm的BAg72Cu箔状钎料剪成一定形状,将φ0.8mm的BAg72Gu按接头形式制成环块，用陶瓷垫板把装配好的零件压紧，装入真空炉的加热室准备钎焊。纤焊工艺参数:冷态真空是10-3Pa,针焊温度为830C ±5C,钎焊保温时间为3min。

SIMUWU 真空炉的已下炉型适合此种工艺的钎焊

Model

型号

 Working Zone Size

(W*H*L)

工作区尺寸（宽*高*长）

 Max. Temperature

最高温度

 Ultimate Pressure

极限真空度

 Temperature Uniformity

均温性

 Loading

Capacity

装载量
RVB-669L 600*600*900mm 850℃ 6.7*10-3Pa ±3℃ 500Kg
RVB-7710L 700*700*1000mm 850℃ 6.7*10-3Pa ±3℃ 700Kg
RVB-8812L 800*800*1200mm 850℃ 6.7*10-3Pa ±3℃ 1000Kg
RVB-9915L 900*900*1500mm 850℃ 6.7*10-3Pa ±3℃ 1200Kg
RVB-121220L 1200*1200*2000mm 850℃ 6.7*10-3Pa ±3℃ 3000Kg
RVB-121240L 1200*1200*4000mm 850℃ 6.7*10-3Pa ±3℃ 5000Kg
RVB-131320L 1300*1300*2000mm 850℃ 6.7*10-3Pa ±3℃ 3500Kg
RVB-131340L 1300*1300*4000mm 850℃ 6.7*10-3Pa ±3℃ 5500Kg
Remark: The working zone of equipment could be customized base on customer’s production.

备注:提供定制服务,设备工作区可以根据客户产量.
