碳化硅反应烧结炉

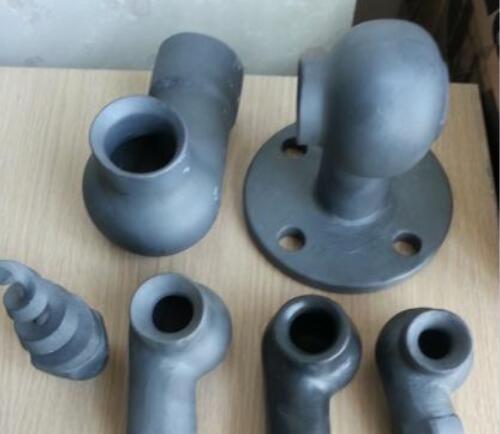

反应烧结碳化硅陶瓷是一种工艺品，由细颗粒α-SiC和添加剂压制成素坯，在高温下与液态硅接触，坯体中的碳与渗入的Si反应，生成β-SiC，并与α-SiC相结合，游离硅填充了气孔，从而得到高致密性的陶瓷材料。其可以在中等浓度的酸或碱介质中使用。
塑性剂燃烧或热解为多孔的炭,液态或气态的硅与无定型碳或石墨反应生成SiC。反应生成的SiC多晶与SiC粉连成一体,过量的硅[~10%(vol)]填充了微孔得到无气孔的制品。25度弯曲强度可达400-600MPa,熔点(1410度)强度250MPa,弹性模量约为115MPa 。
可用作核燃料的包覆材料、各类机械的密封零件、高温燃气轮机部件(主要是燃烧室)等效果理想。1975年，w.B.Hilling等人研发了SiC/Si复相陶瓷。通过将碳纤维(布毡或短切纤维形式)与熔融的硅反应获得碳化硅多晶体。该法的优点在于成品仍保持了碳纤维的最初取向，机械性能则与其他工艺获得的材料相仿。

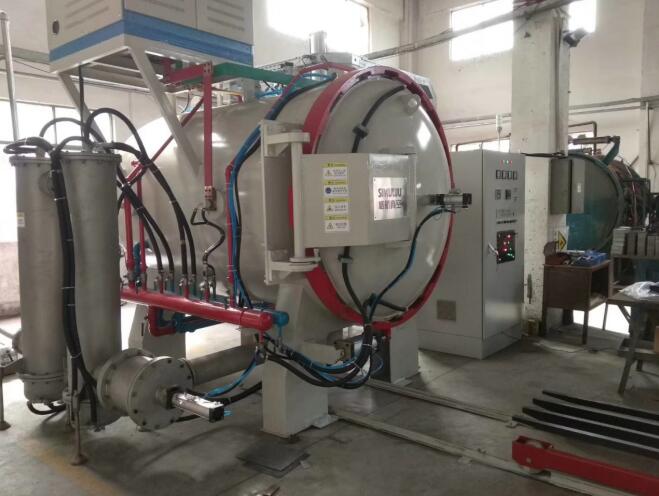

反应烧结碳化硅炉技术参数
| Model型号 |
Uniform Temperature Zone |
MAX. Temperature |
Ultimate pressure |
Temperature |
Loading Capacity |
|
300*300*500mm（W*H*L） |
1800℃ |
6.7*10-1Pa |
±5℃ |
70kg |
|
|
RVS-446 |
400*400*600mm（W*H*L） |
1800℃ |
6.7*10-1Pa |
±5℃ |
100kg |
|
RVS-557 |
500*500*700mm（W*H*L） |
1800℃ |
6.7*10-1Pa |
±5℃ |
200kg |
|
RVS-669 |
600*600*900mm（W*H*L） |
1800℃ |
6.7*10-1Pa |
±5℃ |
300kg |
|
RVS-7710 |
700*700*1000mm（W*H*L） |
1800℃ |
6.7*10-1Pa |
±5℃ |
500kg |
|
RVS-8812 |
800*800*1200mm（W*H*L） |
1800℃ |
6.7*10-1Pa |
±5℃ |
700kg |
|
RVS-9915 |
900*900*1500mm（W*H*L） |
1800℃ |
6.7*10-1Pa |
±5℃ |
1000kg |
|
RVS-V0507 |
Ø 500*700mm（Vertical） |
1800℃ |
6.7*10-1Pa |
±5℃ |
300kg |
|
Remark: The working zone of equipment could be customized base on customer’s production. |
|||||
