环模通常由碳素结构钢、合金结构钢和不锈钢经锻压、切削、钻孔、热处理等工序制成。环模所用的材料和每个加工工序对其使用寿命及制粒质量、产量有直接的影响。碳素结构钢主要有45钢，其热处理硬度一般为HRC45~50，其耐磨性和耐腐蚀性都较差，现基本被淘汰；合金钢主要有20CrMnTi材料，它是通过表面渗碳等表面热处理，处理硬度在HRC50以上，并具有良好的综合力学性能，由此类材料制造的环模强度高，耐磨性好于45钢，但缺点是耐腐蚀性不好。虽然单只环模成本较低，但使用时吨料生产成本高于不锈钢环模，现也逐步淘汰；不锈钢材料主要为4Cr13，这些材料的刚度和韧性都较好，热处理是整体焠火，硬度大于HRC50，并具有良好的耐磨性和耐腐蚀性，使用寿命较长，吨料环模费用最低。下面就4Cr13材料环模每个加工工序对其质量影响说明：

a、环模材料成份
对于４Cr13材料的环模，其质量源头必须从钢锭开始：4Cr13钢环模化学成分 (质量分数%)为:Ｃ含量≤0.36～0.45,Ｃr含量12～14,Si含量≤0.60,Ｍn含量≤0.80,S含量≤0.03,Ｐ含量≤0.035；在实际使用中含Cr量12%左右的环模使用寿命比含Ｃr量14%的环模在其它处理相同的条件下，其使用寿命减小1/3以上；所以环模质量的源头是从钢淀开始，不仅要确保Cr含量13%以上，还要求大小形状等符合锻造。

b、环模锻打质量
对于４Cr13材料的环模锻造工艺要求为加热温度和时间合适,常见环模锻造问题是：

１）、加热温度过高和时间过长,锻坯呈黄白色,估计温度超过1200℃,此时锻坯易出现表层过烧,整体过热,组织粗大晶粒不均匀现象;
２）、炉温均匀性差。加热过程中因温度不均匀使锻件过热或局部过烧造成晶粒粗大、锻坯的均质性差。锻件尺寸越大 ,这种现象就越严重。在随后的热处理工艺中难以消除这种缺陷 ,也是造成环模开裂的常见原因。
３）、由于铸锭中存在如偏析、非金属夹杂物、疏松等缺陷 ,所以要通过锻造变形来改善和消除 ,这是锻件达到良好综合力学性能的基础。对于纵向横向性能要求较高的锻件，应当采用良好的组合锻造工艺，单一的锻打工艺难以保证质量。
４）、锻后冷却温度、速度控制不好，如果冷却速度非常缓慢 ,容易发生奥氏体再结晶 ,已经被锻造中细化的晶粒会发生异常长大造成混晶，
５）、退火处理：应对环模毛坯的硬度加以控制，其硬度在HB170~220之间为宜，如果硬度过高，钻孔时钻头易断裂，并造成死孔，硬度过低则影响模孔的光洁度。

c、热处理对环模质量的影响

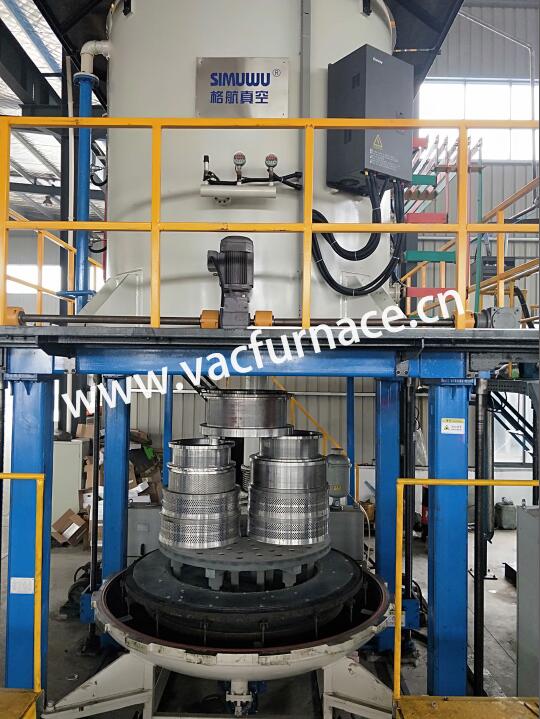

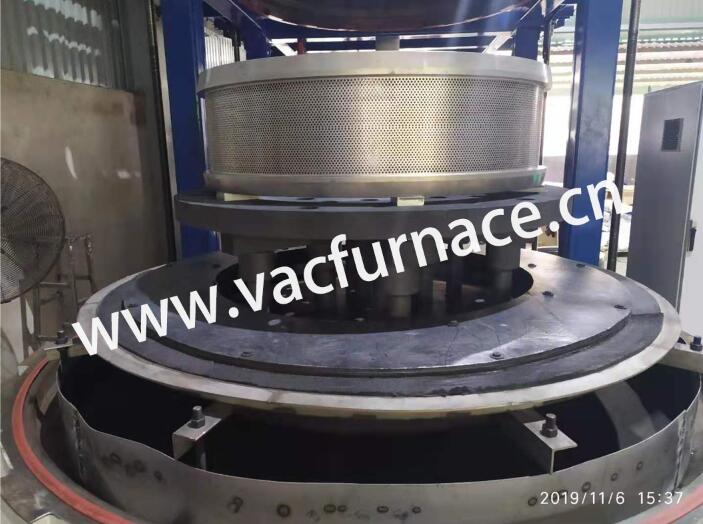

4Cr13材料采用整体淬火工艺，淬火是把金属成材或零件加热到相变温度以上，保温后，使Ｃr合物溶于组织中，以大于临界冷却速度的急剧冷却，以获得马氏体组织的热处理工艺。淬火是为了得到马氏体组织，再经回火后，使工件获得良好的使用性能，以充分发挥材料的潜力。制孔后环模应在真空炉中加热粹火。经真空热处理的环模,能有效地保证模孔的光滑度（避免了模孔的氧化）。在圆周方向三等分处的每个部位，取不少于3点测硬度平均值，其各部位的硬度值之差应不大于HRC4。
